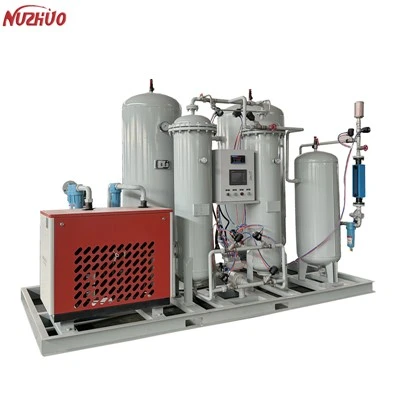

Система генератора азота PSA

Высокая чистота. Используя передовую технологию адсорбции при переменном давлении (PSA), генератор производит азот с уровнем чистоты от 95% до 99,999%, что соответствует строгим требованиям различных отраслей промышленности.
Производство на-площадке: обеспечивает непрерывную подачу азота непосредственно на объекте пользователя, устраняя зависимость от доставки баллонов и снижая риски при хранении.
Экономичность-Эффективность – значительно снижает эксплуатационные расходы за счет сокращения расходов на транспортировку, аренду баллонов и заправку жидким азотом.
Компактная и модульная конструкция. Устройства, монтируемые на салазках- или в контейнерах, требуют минимального места для установки, а модульная конструкция упрощает модернизацию или расширение мощности.
Полностью автоматическая работа. Оснащенная системой управления ПЛК, она обеспечивает стабильную работу, простоту эксплуатации и минимальное обслуживание, что позволяет работать без присмотра.
Широкий спектр применения. Широко используется в упаковке пищевых продуктов, производстве электроники, химической обработке, металлургии, фармацевтике и других областях, где необходим азот высокого-качества.

Производство азота китайской торговой марки с помощью системы PSA, производящей азот

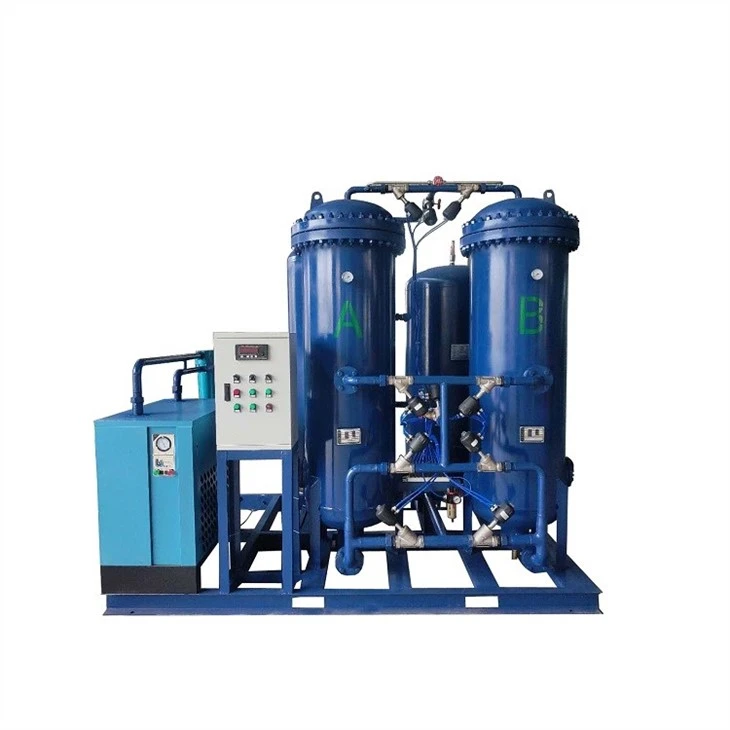

N2 Generation Plant

Генератор азота PSA производит газообразный N2, используя воздух в качестве сырья и углеродные молекулярные сита в качестве адсорбента, путем селективной адсорбции углеродных молекулярных сит до O2 и N2, достигая разделения N2 и O2 в воздухе.

Спецификация	Производительность (Нм3/ч)	Эффективный расход газа (Нм3/ч)	Калибр входного/выходного отверстия (мм)
НЗН59-5	5	0.78	Ду25	Ду15
НЗН59-10	10	1.75	Ду25	Ду15
НЗН59-20	20	3.55	Ду40	Ду15
НЗН59-30	30	5.25	Ду40	Ду25
НЗН59-40	40	7.0	Ду50	Ду25
НЗН59-50	50	8.7	Ду50	Ду25
НЗН59-60	60	10.5	Ду50	Ду32
НЗН59-80	80	13.75	Ду65	Ду40
НЗН59-100	100	16.64	Ду65	Ду40
НЗН59-150	150	24.91	Ду80	Ду40
НЗН59-200	200	33.37	Ду100	Ду50
НЗН59-300	300	49.82	Ду125	Ду50

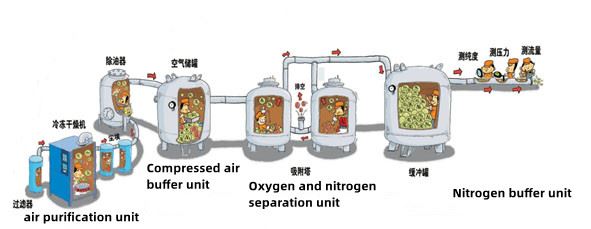

Принципы работы генератора азота PSA

PSA (адсорбция при переменном давлении) — это передовая технология разделения газов, основанная на физической адсорбции внутренней поверхности адсорбента на молекулы газа, разделяющая газ по характеристикам поглощения количества различного газа при общем давлении. CMS (углеродное молекулярное сито) представляет собой сорбент, собираемый из воздуха и используемый для молекулярного разделения кислорода и азота. Количество поглощения CMS для кислорода значительно выше, чем для азота.

product-1000-700

Принцип работы:

Проверка перед запуском

1. Проверьте, находится ли напряжение воздушного компрессора и генератора азота в указанном диапазоне.

2. Проверьте, находится ли уровень масла в масляно-газовом баллоне воздушного компрессора между верхним и нижним пределом. Если оно превышает нижний предел, своевременно долейте охлаждающее масло.

3. Проверьте, все ли клапаны генератора азота находятся в правильном положении переключателя.

4. Проверьте, находятся ли генератор азота и вспомогательное оборудование системы анализа приборов в нормальном состоянии.

5. Сначала включите холодную сушилку генератора азота. Когда высокое давление холодной сушилки достигнет 0,4 МПа, откройте впускной клапан холодной сушилки.

6. Включите микро-осушитель с регенерацией тепла и включите анализатор азота.

product-1000-450
